Назначение и место шторно-бортового полуприцепа в перевозках

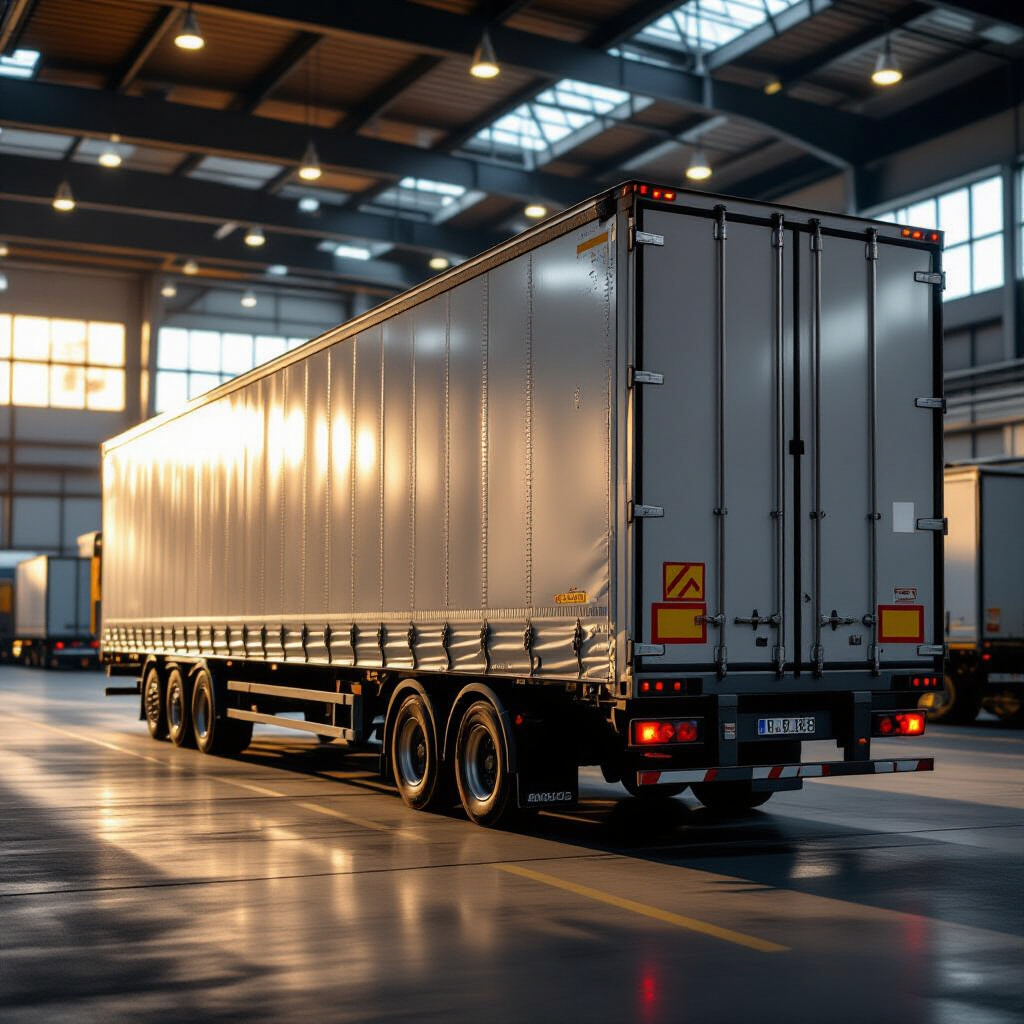

Шторно-бортовой полуприцеп длиной 13,6 м служит для тарно-штучных, паллетированных и длинномерных грузов, не требующих герметичного изотермического кузова. Он сочетает боковой доступ через штору с верхней погрузкой при сдвижной крыше. Применяется для поддонов, ящиков, мешков, рулонов и стройматериалов, не боящихся кратковременных осадков при целостности полотна. Перед тем как купить полуприцеп бу шторно бортовой, стоит проверить целостность полотна, работу рельсов и состояние рамы.
Чем он отличается от тентованного и бортового полуприцепа
От тентованного отличается жёсткими откидными бортами и фиксацией полотна в верхнем и нижнем рельсах, что снижает парусность. От бортового — гибкой боковой стенкой, открываемой быстрее. Несущая способность бортов ниже, чем у цельнометаллического, поэтому тяжёлые грузы опираются на пол и раму.
Для каких грузов используется длина 13,6 м
Длина 13,6 м позволяет разместить 33 европаллеты в один ярус продольно или 26 поперечно. Подходит для бытовой техники, мебели, продуктов, стройсмесей, рулонов. Ограничение — масса и габариты: груз не должен выступать за пол и требует крепления от смещения.
Устройство грузового отсека и объём 92–110 куб. м
Отсек образован рамой, полом, передней стеной, бортами и шторой. Объём 92–110 куб. м при длине 13,6 м зависит от внутренней высоты и ширины. При 2,7 м и 2,45 м объём близок к 90 куб. м, при 3,0–3,1 м и 2,5 м — к 105–110 куб. м. Внутренняя длина меньше внешней из-за толщины стенок.
Внутренние размеры, высота и ширина
Ширина 2,45–2,50 м позволяет разместить два паллета по 1,2 м поперёк или три по 0,8 м. Высота 2,7–3,1 м. При 3,0 м возможны два яруса низких паллет. Ширина определяет боковую загрузку: нужен проём 2,2–2,4 м.
Пол, борта и направляющие для крепления
Пол — влагостойкая фанера 21–30 мм или алюминиевый профиль на поперечинах. Распределённая нагрузка 4,5–5,5 т/м², точечная от погрузчика ограничена. Борта высотой 0,6–0,8 м на петлях. По внутренним сторонам есть направляющие или скобы для ремней, сверху — рейлинги.
Боковая штора, крыша и запорные элементы
Штора закрывает боковой проём, ткань с ПВХ-покрытием 650–900 г/м². Крепится к верхнему и нижнему рельсам. Запорные элементы: натяжные ремни с храповыми механизмами, крючки, замки. Штора защищает от осадков и пыли, но не герметична и не сохраняет температуру.
Как работает механизм натяжения и фиксации
Натяжной механизм фиксирует полотно. По нижнему краю ремни через храповики крепятся к крюкам рамы. Верхний край вставляется в профиль и удерживается роликами. Штора натягивается равномерно, без провисаний и складок, увеличивающих парусность.
Сдвижная крыша и варианты верхней погрузки
Сдвижная крыша даёт верхнюю загрузку без снятия тента. Секции сдвигаются по направляющим вдоль крыши. Позволяет грузить краном или сверху погрузчиком. Чаще при объёме 100–110 куб. м. При верхней погрузке существует риск повреждения направляющих и полотна.
Ходовая часть и тормозная система
Ходовая часть включает оси, подвеску, колёса, тормоза. Полуприцепы 13,6 м обычно трёхосные, реже четырёхосные. Пневмоподвеска сглаживает колебания и регулирует уровень пола. Тормозная система пневматическая, с ABS или EBS.
Оси, подвеска и распределение массы
Нагрузка на тележку ограничена дорожными требованиями: обычно 24 т для трёх осей, на седло — до 10–11 т. Распределение массы учитывает передачу веса через седло. Смещение назад разгружает седло и снижает сцепление. Ход пневмоподвески 100–150 мм.
ABS/EBS и контроль тормозных контуров
ABS предотвращает блокировку колёс, сохраняя управляемость. EBS управляет усилиями по осям и контролирует износ колодок. Полуприцеп с пробегом требует проверки герметичности контуров, тормозных камер, толщины колодок и датчиков. Неисправность EBS ведёт к неравномерному торможению.
Погрузка, размещение и крепление груза
Погрузка выполняется сбоку, сзади или сверху. Боковая удобна для паллет, не требует заезда погрузчика внутрь. Верхняя применяется для длинномеров или при ограниченном боковом доступе.
Боковая и верхняя загрузка паллет и тарно-штучных грузов
Для боковой загрузки штору открывают, борта откидывают, заводят погрузчик. Нужна ровная площадка и место для манёвра. Паллеты размещают вдоль отсека, оставляя проходы для крепления. Верхняя загрузка через сдвижную крышу позволяет опускать груз краном, но ограничена высотой подъёма.
Ремни, распорки и защита от смещения
Груз крепят ремнями с натяжителями, распорками между паллетами, противоскользящими матами. Ремни крепятся к направляющим на полу и бортах. Для тяжёлых грузов используют деревянные упоры. Штора не является элементом крепления, груз не должен на неё опираться. Проверка крепления обязательна перед рейсом.
Ограничения эксплуатации и риски полуприцепа с пробегом
Полуприцеп с пробегом имеет риски: усталость металла, износ подвески, тормозов, повреждение шторы. Эксплуатация требует регулярного осмотра.
Осадки, пыль, повреждения шторы и коррозия
Повреждённая штора снижает защиту от осадков и загрязнений. Трещины и порезы приводят к попаданию воды и пыли, увеличивают парусность. Коррозия рамы и направляющих ослабляет крепление шторы и снижает несущую способность. Пыль в складках ускоряет износ ткани.
Геометрия рамы, износ подвески и тормозов
Геометрию рамы проверяют по диагоналям и зазорам между бортами и шторой. Перекосы указывают на деформацию после перегрузок или аварий. Износ подвески проявляется люфтами, утечками воздуха из пневмобаллонов, неравномерным износом шин. Тормозные колодки и диски требуют измерения остаточной толщины. Полуприцеп с пробегом нуждается в проверке тормозных контуров на герметичность и работоспособность ABS/EBS.
